## 有人云上的准备工作

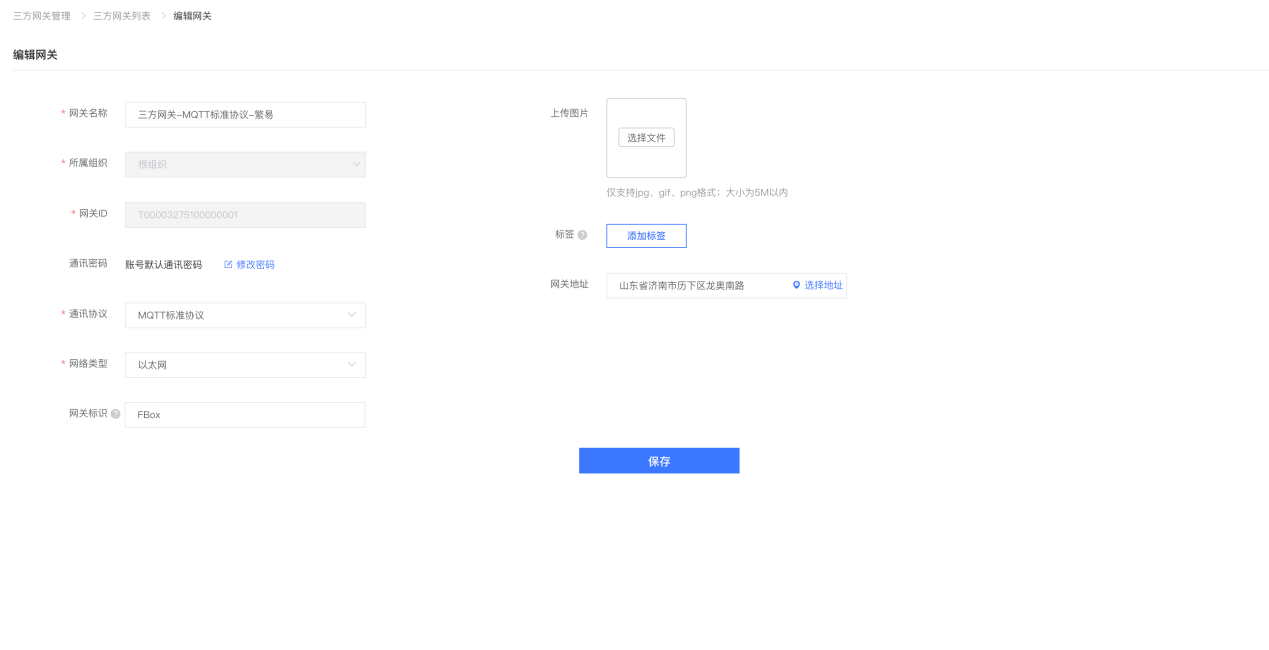

#### （1）添加网关
![](/Public/attached/20240328044922_27489.png)

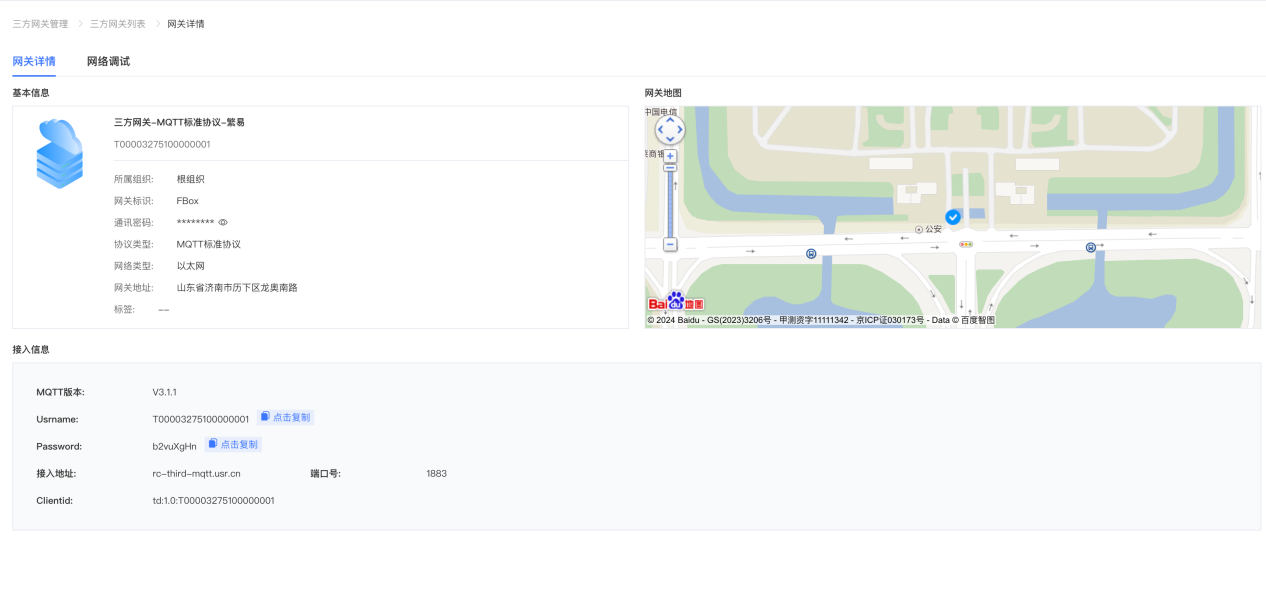

#### （2）拿到网关和有人云的连接信息
![](/Public/attached/20240328044932_74667.png)
[参考MQTT标准协议接入方式介绍](http://cloud.usr.cn/document/1161.html"参考MQTT标准协议接入介绍")
## 网关配置工作
打开网关的配置软件，连上串口
#### 新建MQTT连接配置

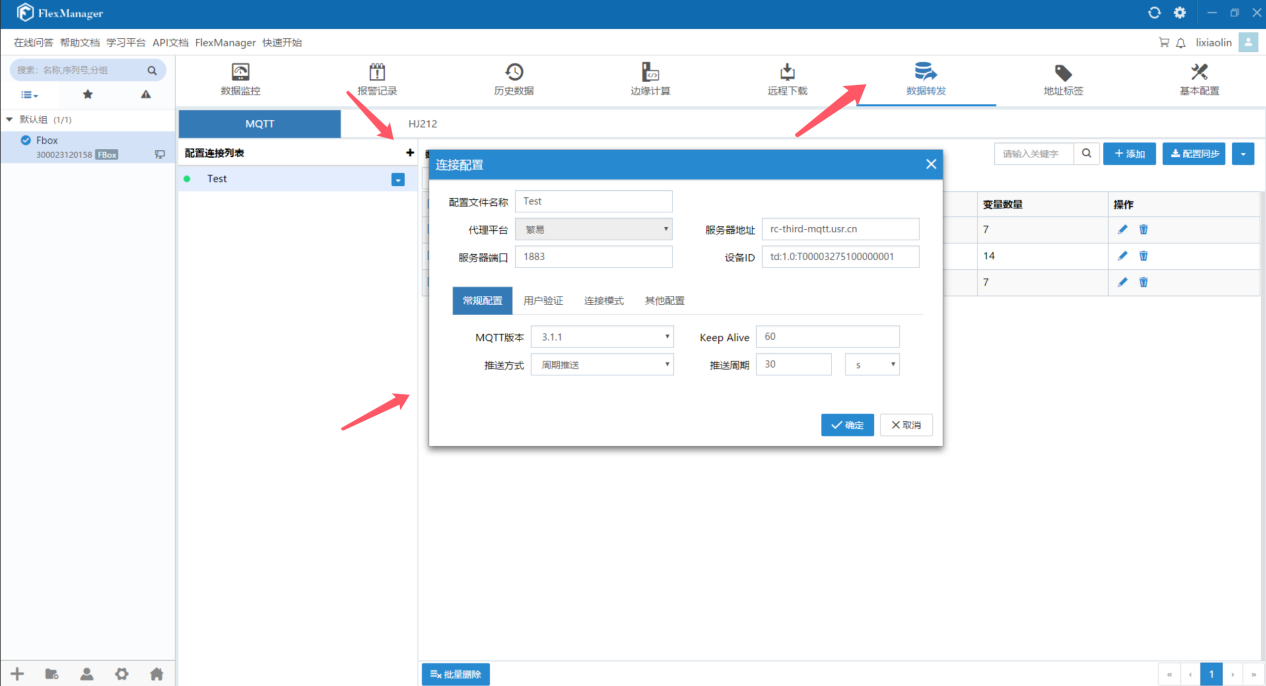

**进入【数据转发】-MQTT,点击【配置连接列表】后面的“+”图标，弹出【连接配置】页面，其中：**
- 配置文件名称：自定义
- 服务器地址：云平台的“接入地址”
- 端口：云平台的“端口号”
- 设备ID：云平台的“ClientID”
![](/Public/attached/20240328045142_79345.png)

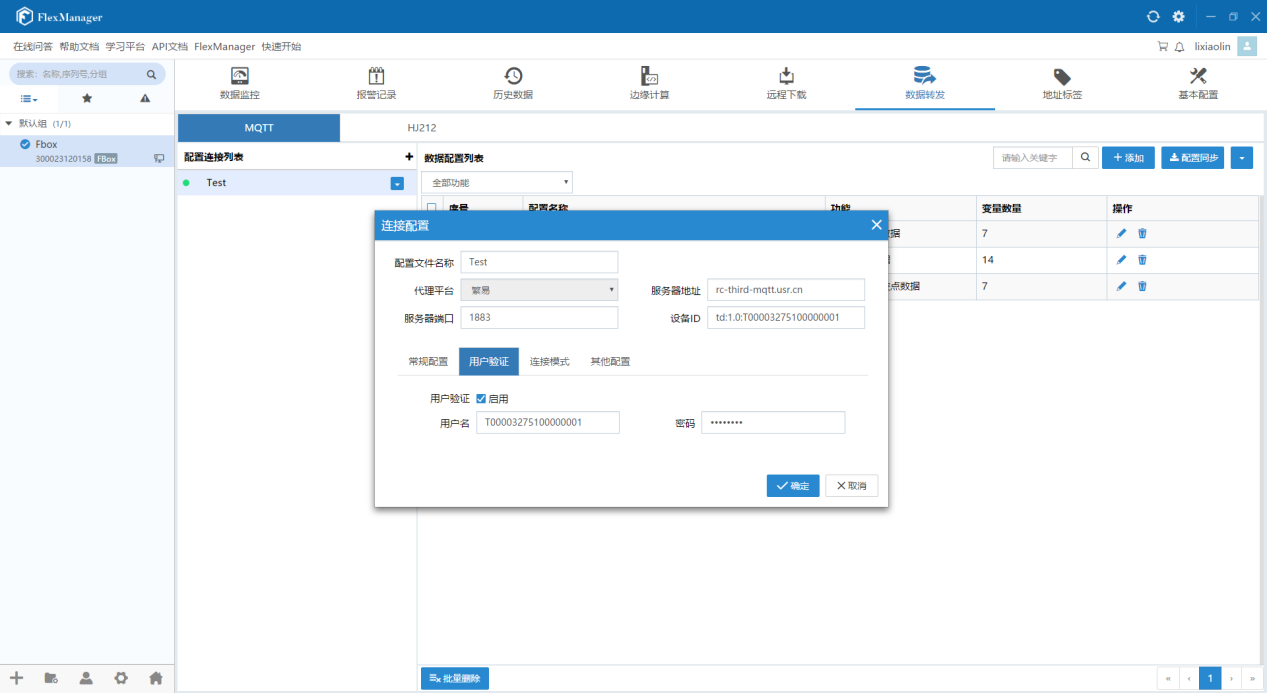

- 点击“用户验证”，勾选“启用”，输入用户名和密码，其中
- 用户名：云平台的“Usrname”
- 密码：云平台的“Password”
![](/Public/attached/20240328045227_93558.png)
#### 远程配置

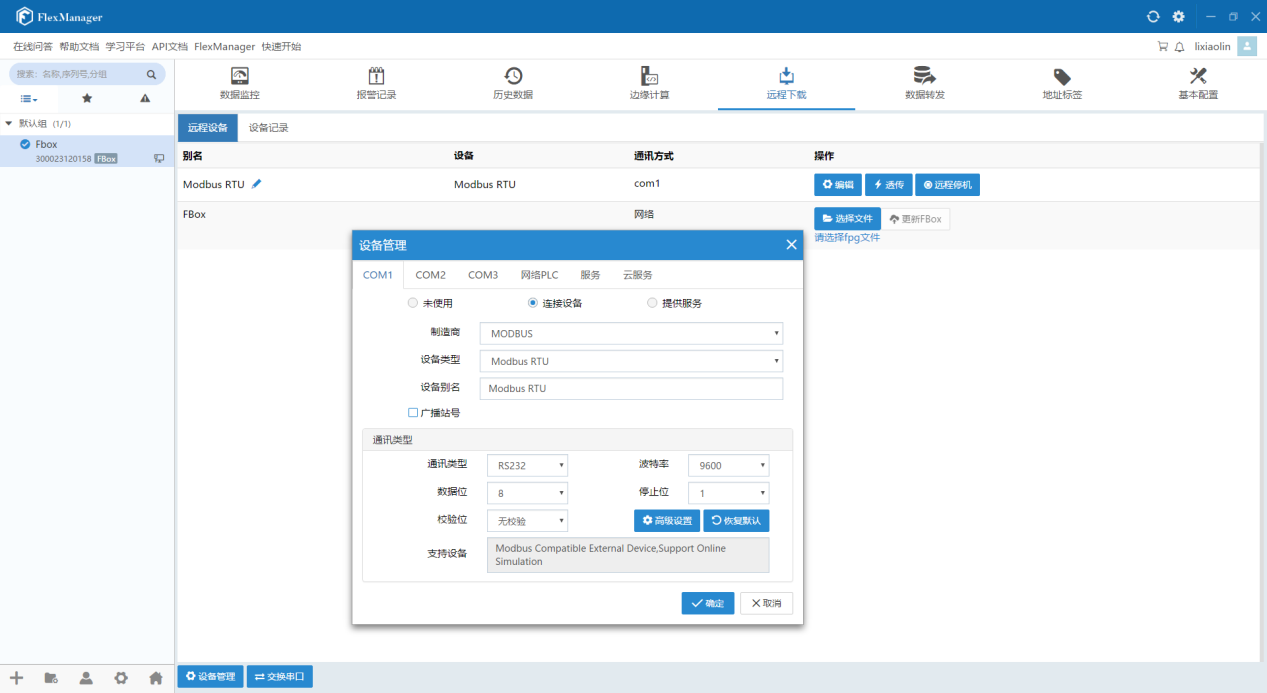

网关通过232串口线连接传感设备，在【远程下载】-远程设备页面，进行传感设备的参数配置。如通讯类型、波特率、数据
![](/Public/attached/20240328045417_62567.png)
#### 数据配置
##### ①监控点配置

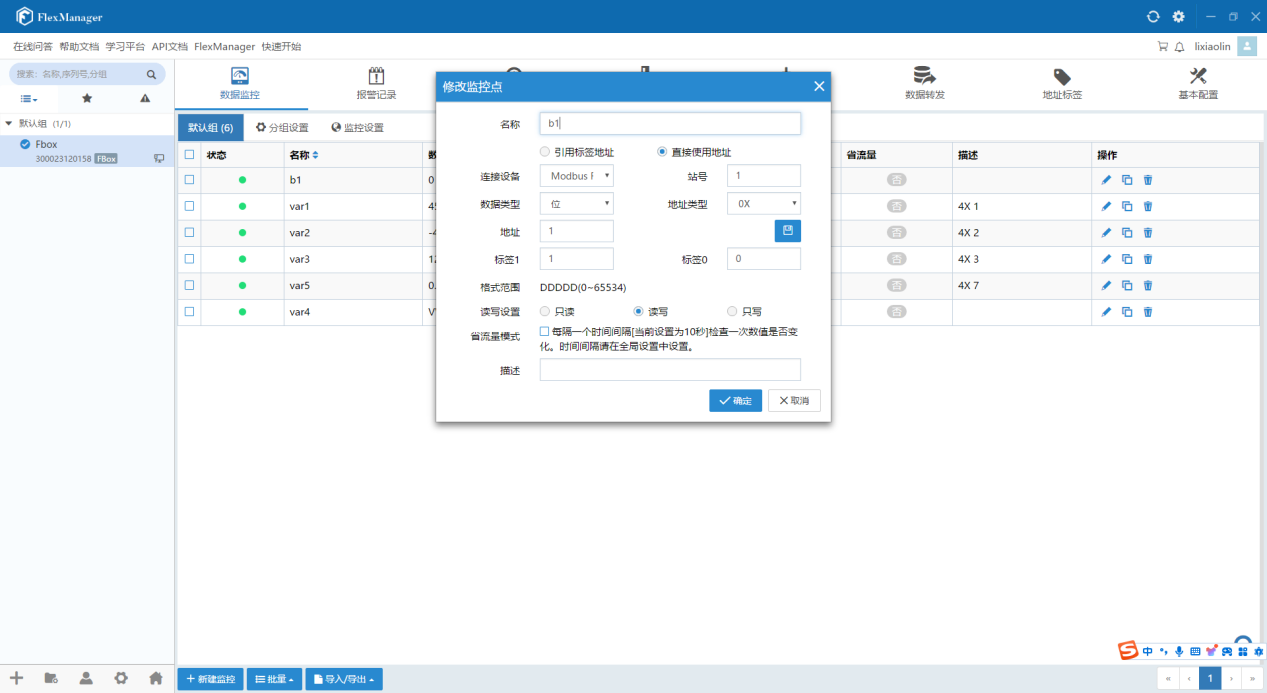

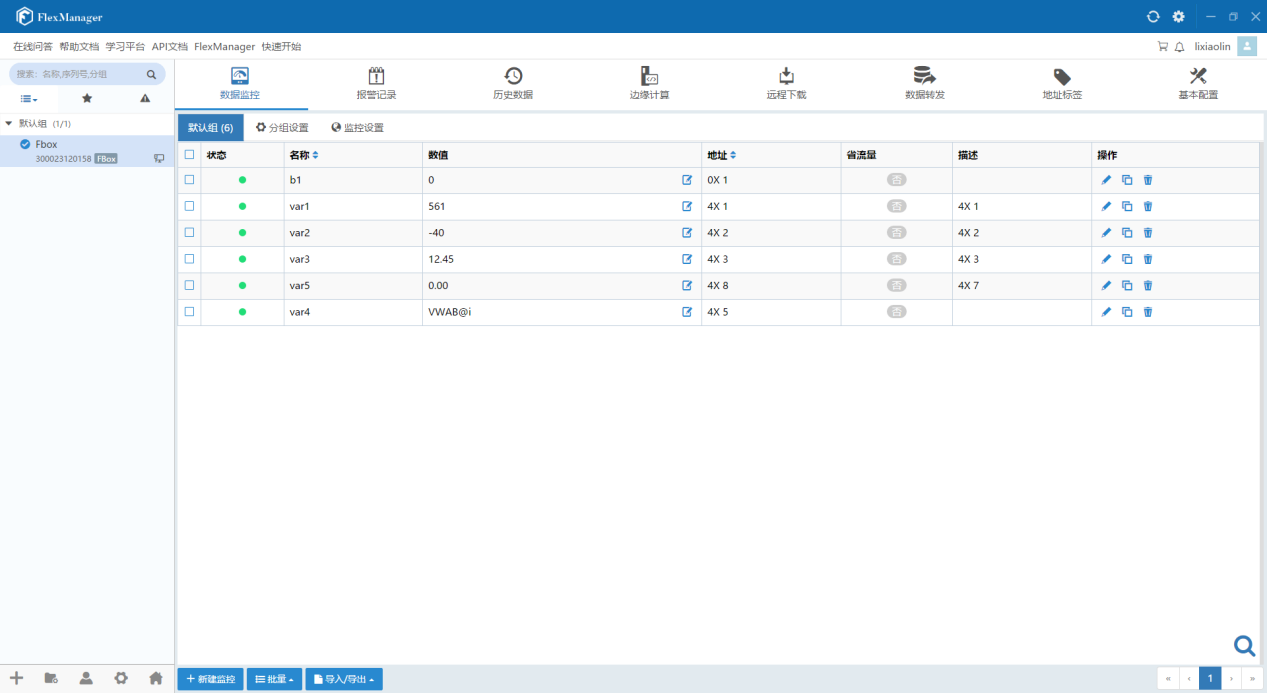

在【数据监控】页签，新建监控点，并配置监控点的数据格式
![](/Public/attached/20240328045514_59378.png)
![](/Public/attached/20240328045521_66191.png)
##### ②发布监控点配置

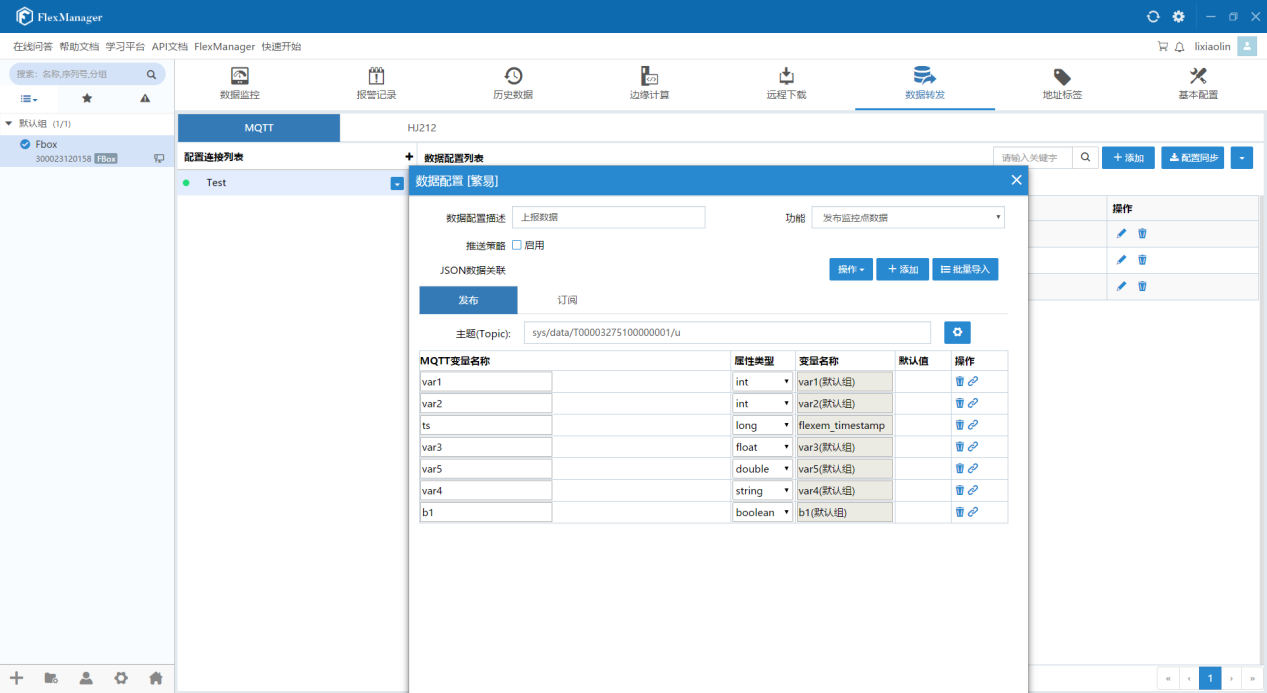

在【数据转发】页签，在连接列表选择最开始配置的连接，在“数据配置列表”点击【添加】，进行数据配置，其中：
- 数据配置描述：自定义
- 功能：下拉选择“发布监控点”
- 配置发布主题：sys/data/${deviceNo}/u,”deviceNo”为云平台的网关ID
![](/Public/attached/20240328045616_54651.png)

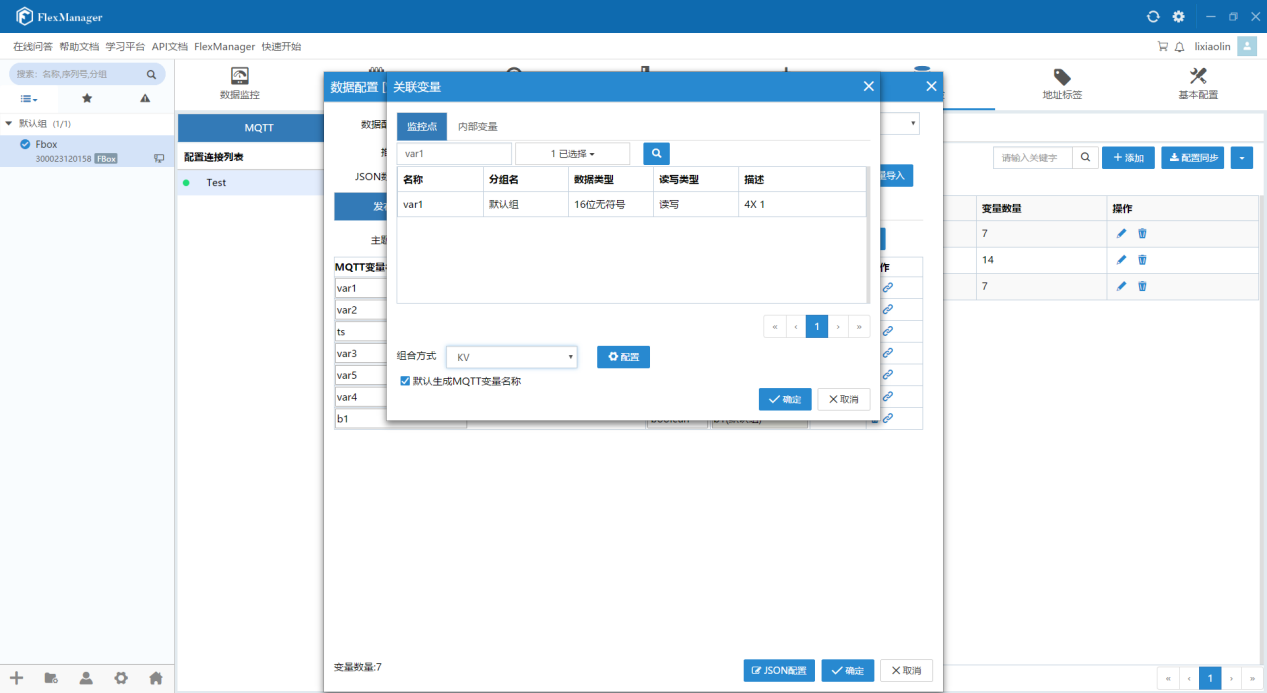

- 添加MQTT变量：注意这里的“变量名称”需和后面有人云所配置的变量点位的“变量标识符”保持一致
- 关联变量：关联上一步“监控点配置”中，已经添加的监控点
- 组合方式：选择”KV”
- 点击【确定】，监控点配置完成
![](/Public/attached/20240328045646_89630.png)

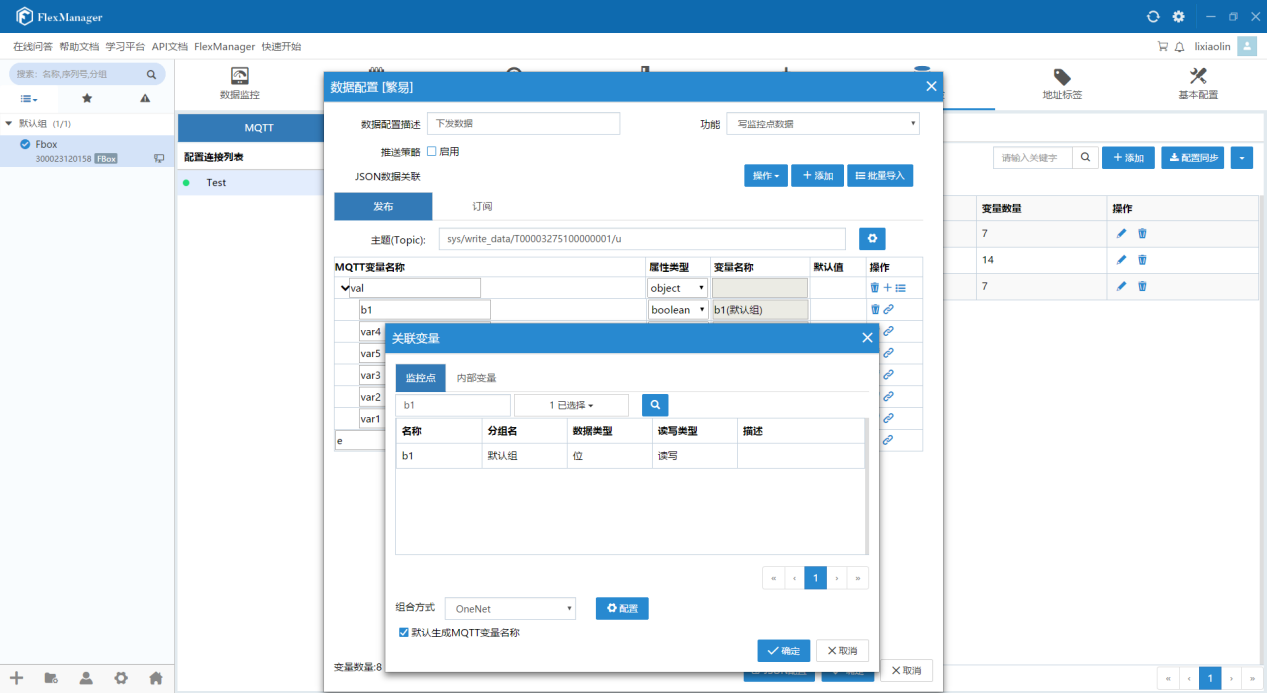

##### ③订阅监控点配置
- 数据配置描述：自定义
- 功能：下拉选择“写监控点”
- 配置主题：
     发布主题：sys/write_data/${deviceNo}/u,”deviceNo”为云平台的网关ID
     订阅主题：sys/write_data/${deviceNo}/d,”deviceNo”为云平台的网关ID
![](/Public/attached/20240328045845_50049.png)
![](/Public/attached/20240328045853_94235.png)
- 添加MQTT变量：注意这里的“变量名称”需和后面有人云所配置的变量点位的“变量标识符”保持一致
- 关联变量：关联上一步“监控点配置”中，已经添加的监控点
- 组合方式：选择”KV”
- 点击【确定】，监控点配置完成
##### ④配置同步

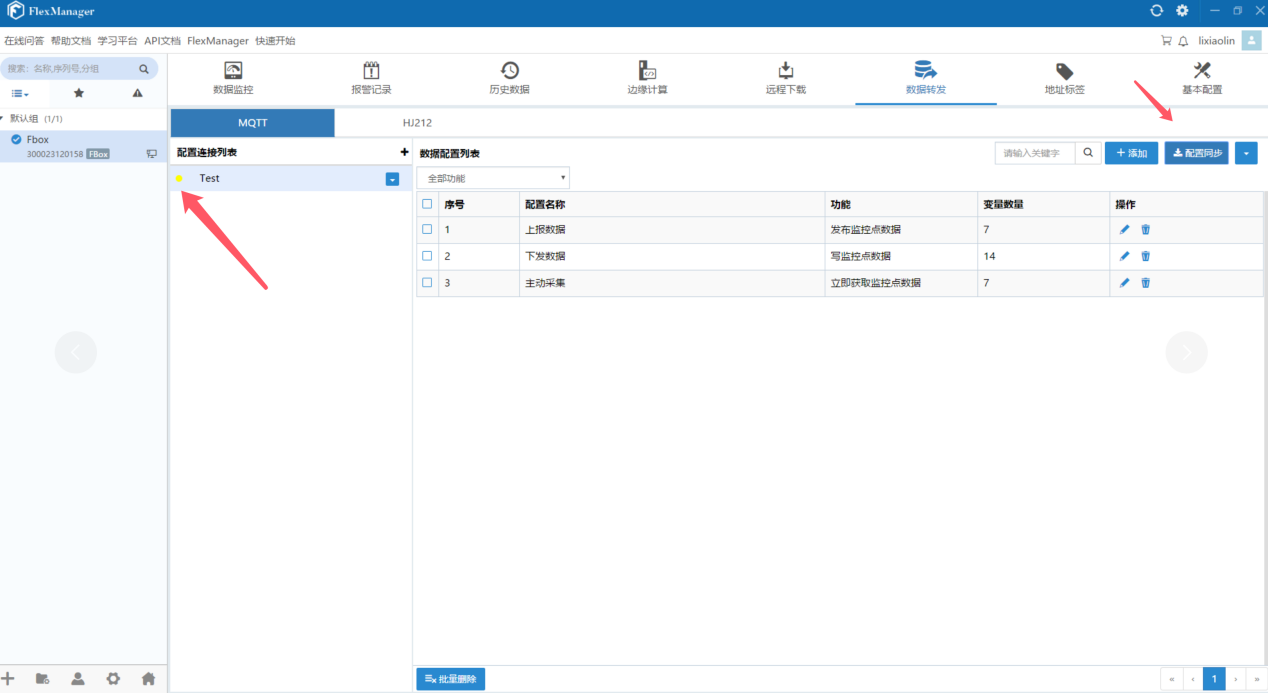

配置完成后，进行【配置同步】操作，可以看到，状态灯变为黄色，进入配置状态。
![](/Public/attached/20240328050009_45010.png)
配置完成后，状态灯变为绿色
![](/Public/attached/20240328050017_26090.png)
配置完成后，在【数据监控】处，可以看到传感器上报的数据
![](/Public/attached/20240328050038_14524.png)
## 有人云上的应用工作
以网关的数据应用场景作为案例进行讲解

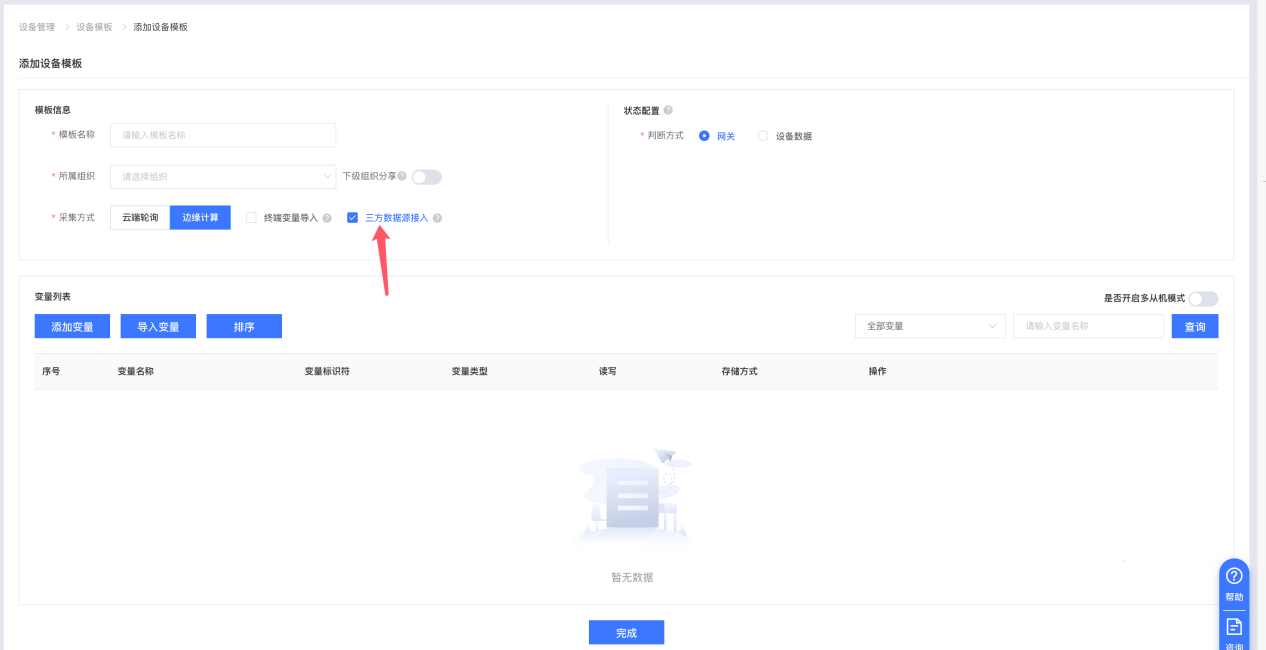

#### （1）添加设备模版，采集方式为“边缘计算-三方数据接入”
![](/Public/attached/20240328050215_36132.png)

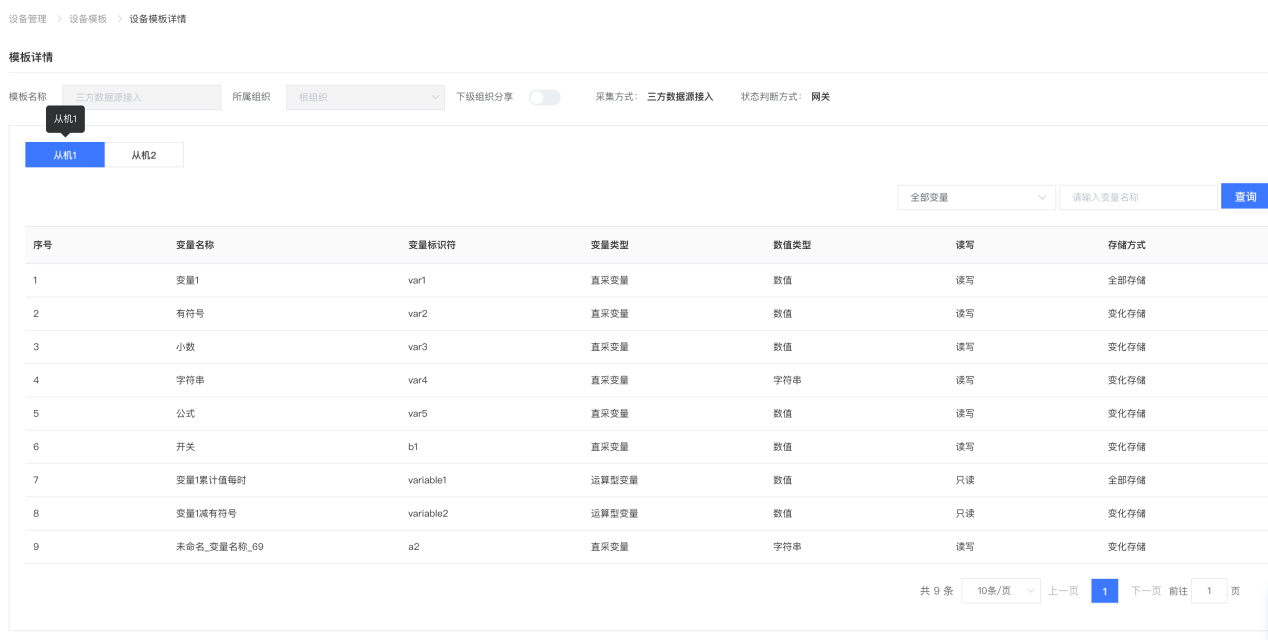

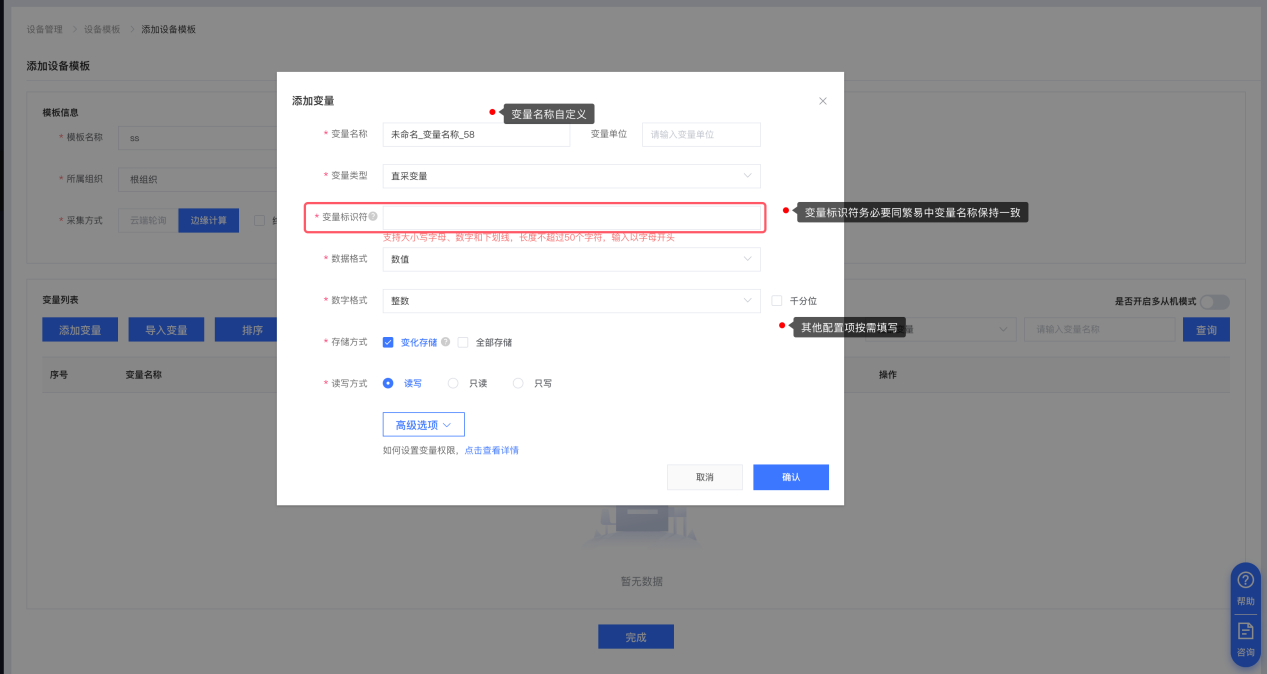

#### （2）配置数据点
![](/Public/attached/20240328050239_47273.png)
![](/Public/attached/20240328050259_10119.png)

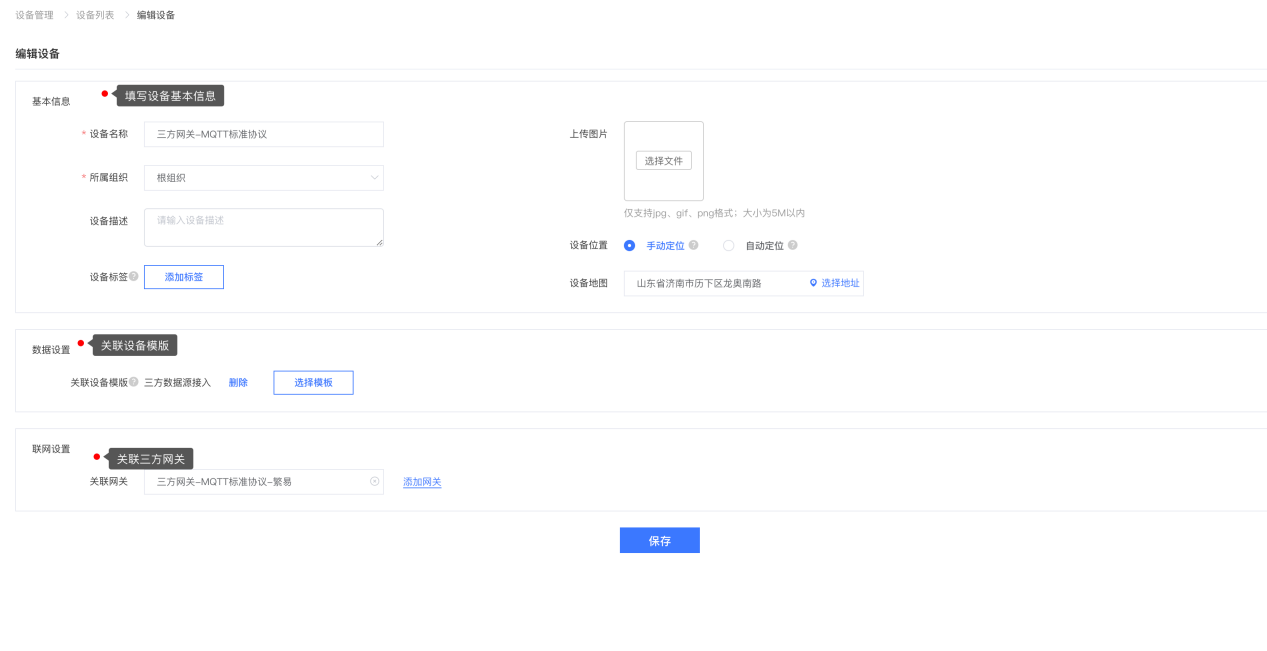

#### （2）添加设备，为设备关联刚刚添加的边缘计算模版，以及关联已经与平台建立连接的繁易网关
![](/Public/attached/20240328050351_48556.png)

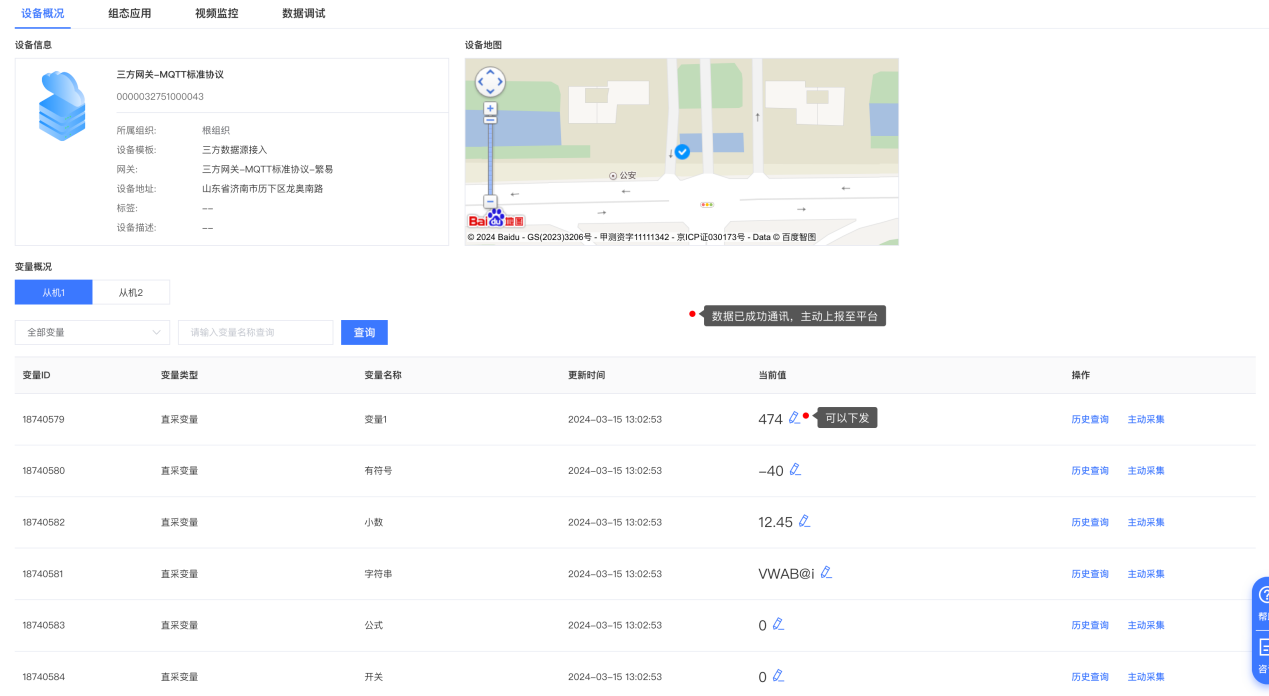

#### （3）数据正常进行通讯，设备详情可查看数据
![](/Public/attached/20240328050410_85419.png)
此时可以正常应用平台的组态、大屏、触发器、定时任务、摄像头等功能。
