设备接入


移动蜂窝网络DTU和模块接入

1. GPRS DTU

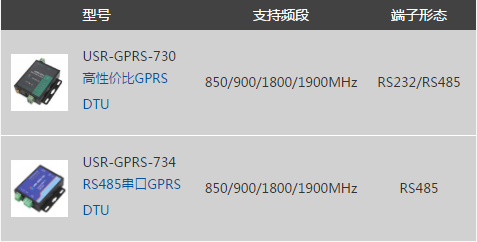

1.1 包括产品

1.2 设置软件下载
下载地址

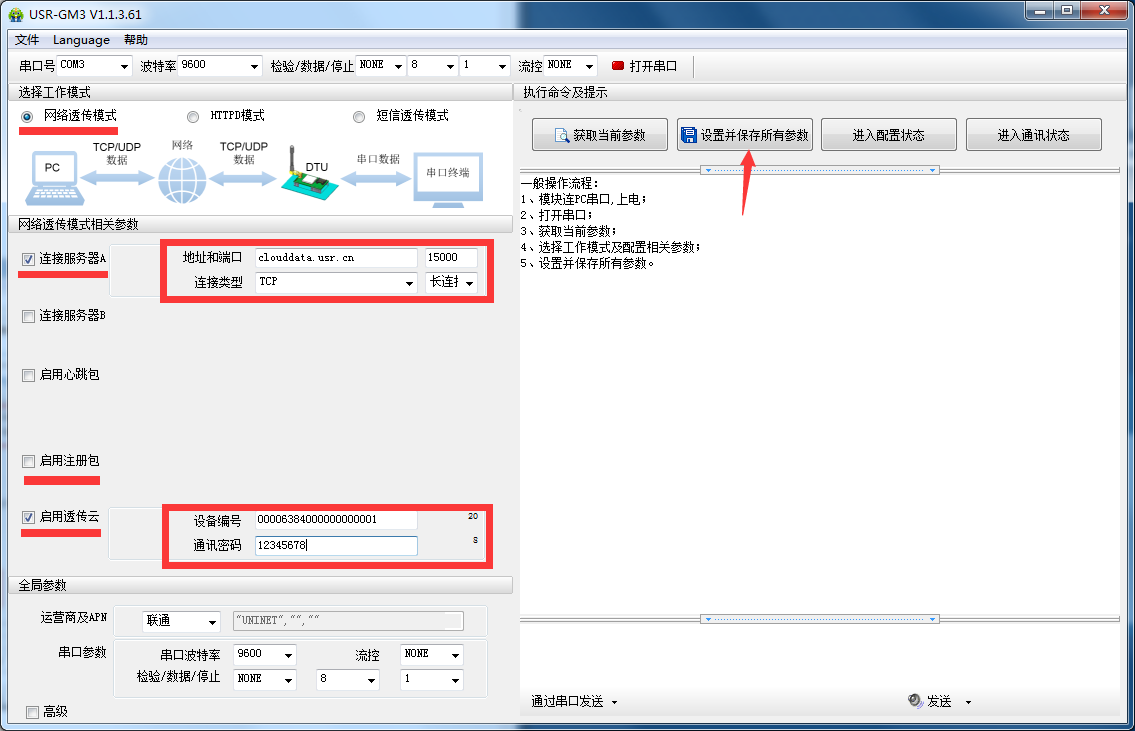

1.3 如何设置

1.3.1 选择“网络透传模式”,勾选连接服务器:
  • 地址:clouddata.usr.cn
  • 端口:15000
  • 连接类型:TCP 长链接
1.3.2 勾选启用透传云:
  • 设备编号:透传云的节点ID
  • 通讯密码:透传云设置的设备通讯密码
1.3.3 设置并保存所有参数
2. 3G/4G DTU

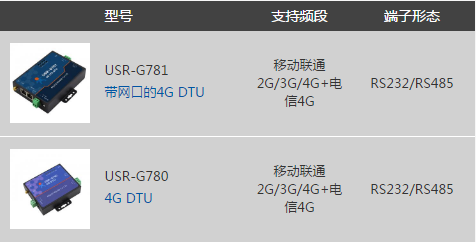

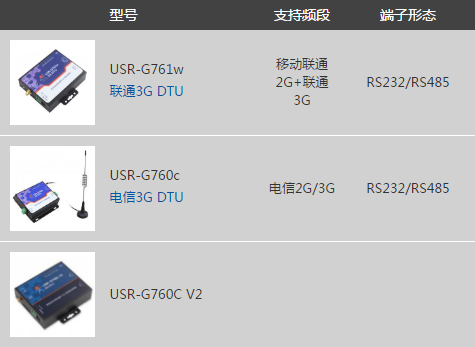

2.1 产品包括


2.2 设置软件下载
3G DTU
4G DTU(USR-780)
4G DTU(USR-781)

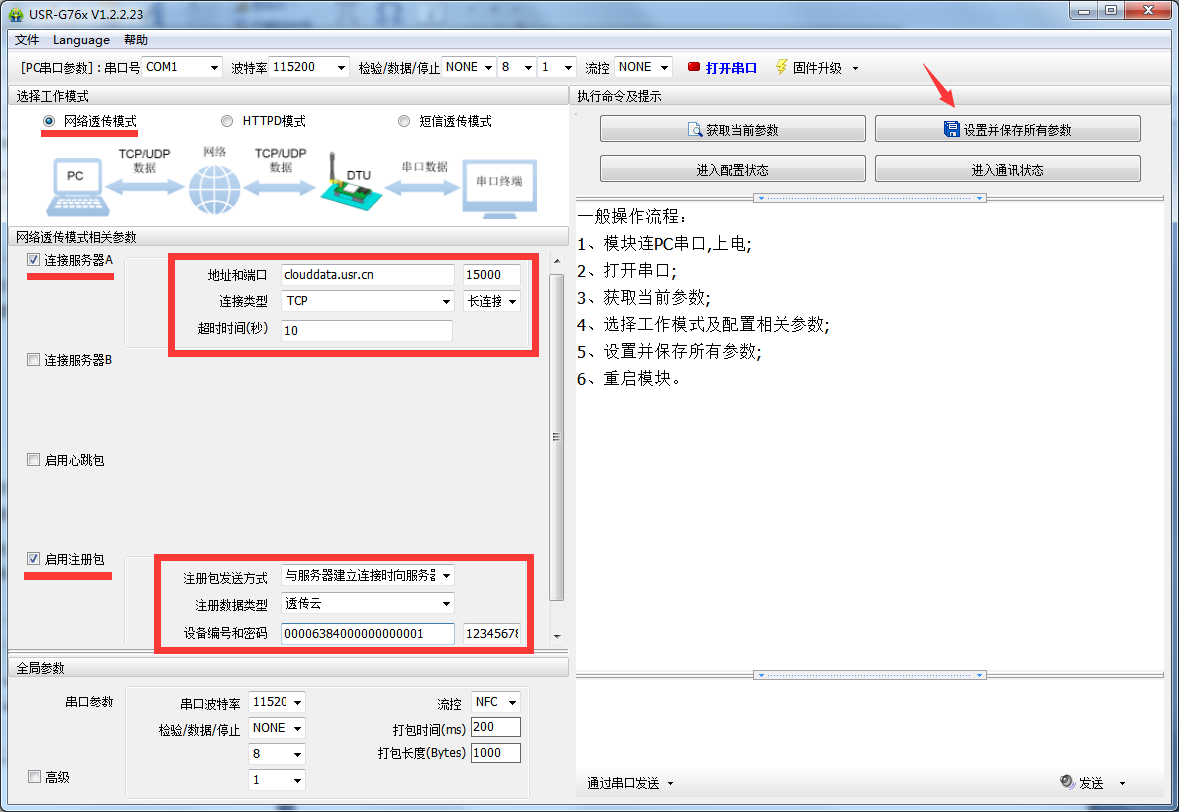

2.3 如何设置

2.3.1 选择“网络透传模式”,勾选连接服务器:
  • 地址:clouddata.usr.cn
  • 端口:15000
  • 连接类型:TCP 长链接
2.3.2 勾选启用注册包

注册包发送方式:与服务器建立连接时向服务器发送一次
注册数据类型:透传云
设备编号和密码:分别填写:透传云的节点ID、透传云设置的设备通讯密码

2.3.3 设置并保存所有参数

NB-IOT DTU和模块接入

1. 云端设备添加

设备管理,添加设备,设备类型选择“电信CoAP/NB-IoT”,按照下图输入IMEI和SN,选择合适的通讯协议即可。

CoAP/NB-IoT

2. 设置模块接入云端

(1)、将模块串口连接到电脑,电脑端串口调试助手使用9600,N,8,1配置打开串口,给模块上电,收到开机信息:

(2)、设置透传云地址,使用AT指令将设置透传云地址为:117.60.157.137

(3)、设置完成后重新上电或者使用AT+Z重新模块,然后等待自动驻网成功,使用CGATT指令查询,具体操作参考用户手册或者AT指令集。


3. 更多

更多NB-IoT模块对接透传云查看文档:http://www.usr.cn/Download/587.html

以太网串口服务器和模块接入

1. 工业级 M4系列

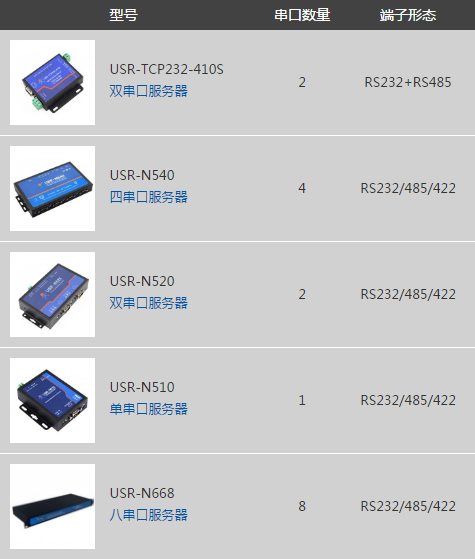

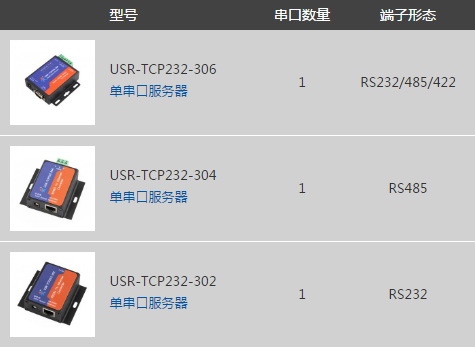

1.1 产品包含

1.2 设置软件下载
下载地址
1.3 如何设置

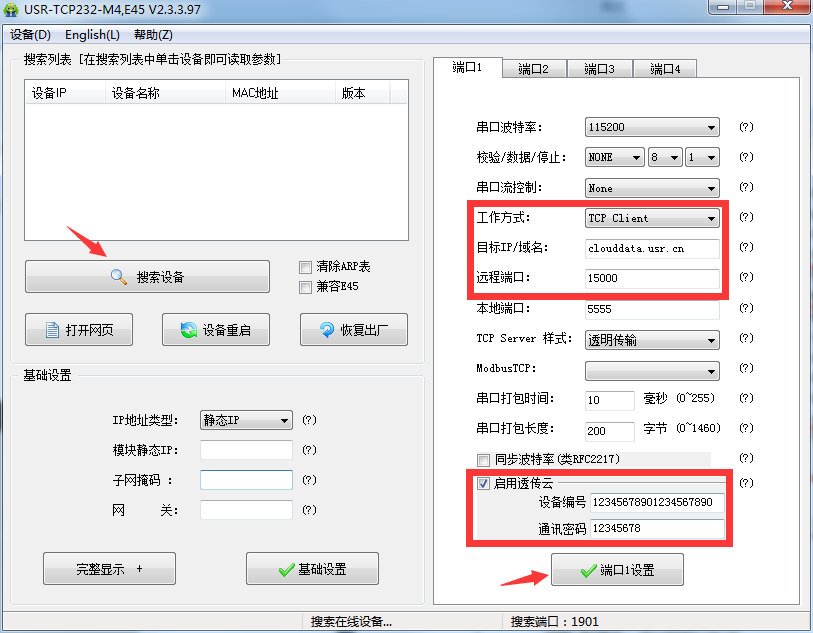

1.3.1 搜索设备并选择要配置的设备
1.3.2 选择要连接透传云的端口:
  • 工作方式:TCP Client
  • 目标IP/域名:clouddata.usr.cn
  • 远程端口:15000
1.3.3 勾选启用透传云:
设备编号:透传云的节点ID
通讯密码:透传云设置的设备通讯密码
1.3.4 端口1设置
2. 商业级 M0系列
2.1 产品包括

2.2 设置软件下载
下载地址
2.3 如何设置

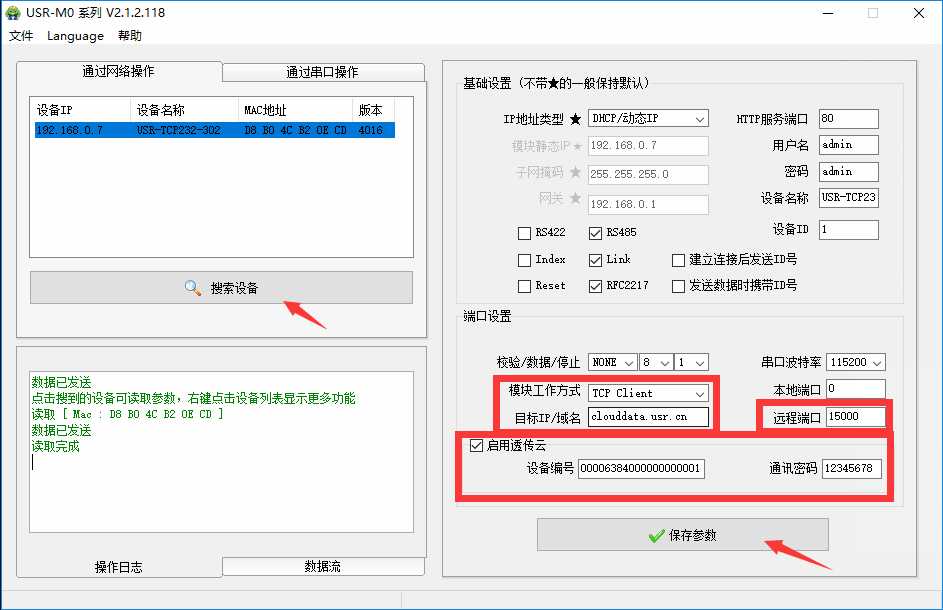

搜索设备并选择要配置的设备
2.3.1 配置网络参数:
模块工作方式:TCP Client
目标IP/域名:clouddata.usr.cn
远程端口:15000
2.3.2 勾选启用透传云:
设备编号:透传云的节点ID
通讯密码:透传云设置的设备通讯密码
2.3.3 保存参数

WIFI串口服务器和模块接入

1. 包括产品
所有wifi系列的串口服务器和模块
2. 设置软件下载
3. 如何设置
方法一:通过根据设置软件:http://www.usr.cn/Download/91.html (下载地址1,无法运行则下载下载地址2的.Net库),查阅购买的WIFI系列产品说明书的AT指令设置。
方法二:登录产品的内置网页,设置:
模块工作方式:TCP Client
目标IP/域名:clouddata.usr.cn
远程端口:15000
启用透传云并填写透传云的节点ID和通讯密码

LoRa集中器

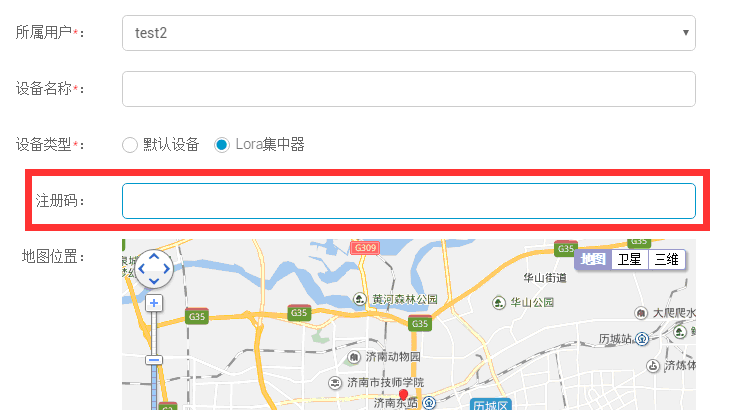

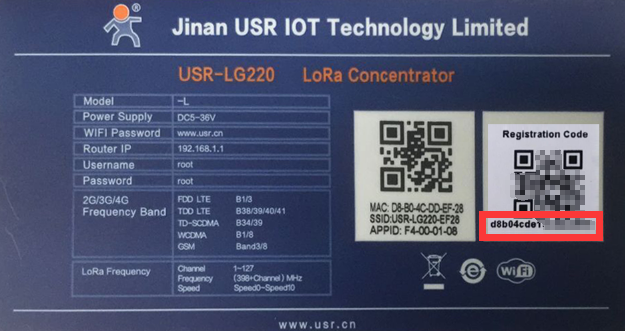

登录透传云,“设备管理”->“添加设备”,设备类型选择“LoRa集中器”,输入产品背面的Registration Code即可。



虚拟串口软件

1. 软件下载地址
下载地址
2. 如何设置

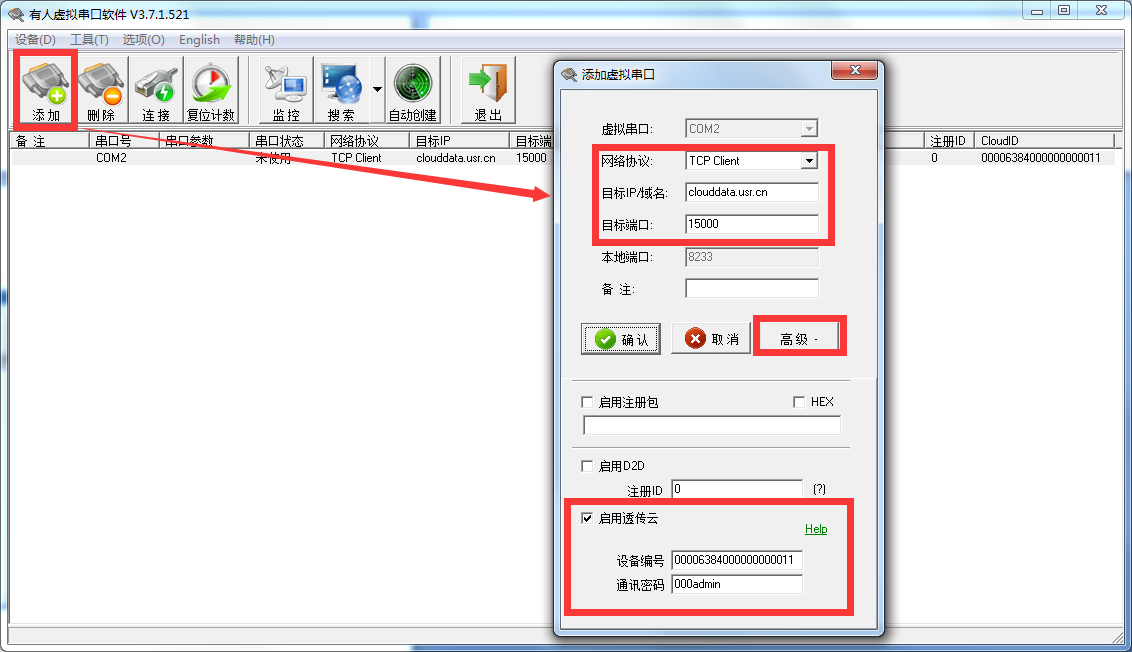

2.1 点击“添加”:
网络协议:TCP Client
目标IP/域名:clouddata.usr.cn
目标端口:15000
2.2 点击“高级”,勾选启用透传云
设备编号:透传云的节点ID
通讯密码:透传云设置的设备通讯密码
2.3 确认

第三方MQTT设备

服务器信息:

  • 域名:cloudmqtt.usr.cn
  • 端口:1883、1884(MQTT SSL)

连接:

  • ID:透传云中的设备ID
  • 帐号:透传云注册的帐号
  • 密码:MD5(透传云注册的密码)
说明:密码为MD5 32位加密,小写。

发布订阅主题:

  • 发布主题:$USR/DevTx/<ID>
  • 订阅主题:$USR/DevRx/<ID>
说明:<ID>代表透传云中的设备ID。

如:ID为00006384000000000008则发布主题为:$USR/DevTx/00006384000000000008

扩展,可选择性支持:
未来可通过服务器远程发送AT指令给模块,模块将会以下面主题方式收到和返回。
  • 订阅AT指令主题:$USR/DevATRx/<ID>
  • 发布AT指令主题:$USR/DevATTx/<ID>
